Проектирование системы обогрева потолка на основе нагревательной плёнки ECOFILM C

Система обогрева на основе плёнки ECOFILM C – идеальная система для отопления потолка со сбалансированным распределением тепла по всему помещению (без температурных градиентов).

Поскольку система обогревает помещение с помощью инфракрасного излучения, то здесь можно добиться такой же степени комфорта, как и при традиционном отоплении, но при более низкой температуре (снижение температуры в помещении на 1^оС приводит к уменьшению затрат на отопление на 6%).

Систему ECOFILM C устанавливают для полного или дополнительного обогрева в потолки любых помещений, в том числе мансард и чердачных помещений при соблюдении достаточной теплоизоляции.

Установка системы осуществляется под потолочное покрытие на металлические (направляющие для гипсокартона) или деревянные (лаги, стропила) несущие конструкции.

Ниже приведена типовая схема установки потолочного обогрева:

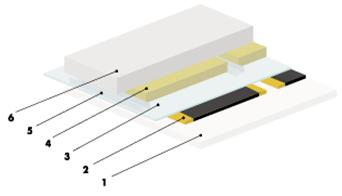

Установка нагревательной плёнки ECOFILM C для обогрева помещения в потолки, устраиваемые из гипсокартона

гипсокартон ECOFILM C пароизоляционная плёнка теплоизоляция несущие конструкции (лаги, стропила, направляющие) конструкции потолка

Система потолочного обогрева ECOFILM C может быть использована как для полного, так и для дополнительного обогрева помещений. Для управления системой в том и другом случае требуются термостаты с встроенным датчиком температуры, которые будут поддерживать заданную Вами температуру в помещении.

Проектирование системы осуществляется следующим образом:

1. Выбор системы обогрева:

1.1 Необходимо исходя из условий в помещении (наличие или отсутствие прочих систем отопления) выбрать назначение системы: полный или дополнительный обогрев, и соответственно мощность применяемой плёнки (140 или 200 Вт/м2).

1.2 В зависимости от особенностей конструкции потолка выбрать ширину плёнки (0,4; 0,5 или 0,6м) и способ её крепления (скобы или двухсторонний скотч).

1.3. Выбрать терморегулятор из приборов со встроенным датчиком, серии EBERLE или EBECO.

2. Выбор количества плёнки, аксессуаров и принадлежностей, мощности системы ECOFILM

Нагревательная плёнка ECOFILM C поставляется в рулонах для самостоятельного изготовления нагревательных полос. Для их изготовления необходимы дополнительные аксессуары и принадлежности:

a) коннекторы (по 2 на каждую нагревательную полосу) b) муфта коннектора c) скотч d) обжимные клещи e) соединительные кабели f) строительный степлер g) ножницы

После выбора типа обогрева, плёнки и терморегулятора, необходимо снять размеры обогреваемого помещения, и потолка, выяснить точку подвода электропитания для системы и составить схему укладки. Исходя из данной схемы, определить необходимое количество нагревательной плёнки, соединительных проводов, коннекторов и муфт.

Максимальная потребляемая мощность системы зависит от количества пленки и её мощности:

Перед установкой проверьте параметры электропитания и сечение проводов – они должны соответствовать подключаемой нагрузке!

Необходимые условия для установки нагревательной плёнки ECOFILM C в системах обогрева потолка:

• При установке плёнка должна быть защищена от повреждений во время проведения строительных работ (например, от чрезмерного давления, от падения предметов или разрезов острыми предметами);
• Установка запрещена, если температура ниже 3^оС;
• Минимальный радиус сгиба пленки 35мм;
• Плёнка должна устанавливаться на расстоянии не менее 50мм от воздуховодов, деревянных перекрытий, и крепежа электрооборудования (лампы, люстры и т.п.);
• Расстояние до электрических коробов и светильников должно составлять не менее 200мм;
• Расстояние до соединительных выводов и электрических проводов должно составлять не менее 25мм;
• Собственный соединительный провод должен быть, по крайней мере, на расстояние 50мм от несущих нагрузку перекрытий;
• Максимальный ток при соединении изделий не должен превышать 10A;
• Максимально допустимая толщина потолочного покрытия составляет 16мм;
• Для потолочного покрытия не допускается использование материалов, легко впитывающих влагу;
• Не должно быть воздушного промежутка между нагревательной плёнкой и теплоизоляцией;
• Материалы, содержащие целлюлозу и другие огнеопасные материалы, не должны использоваться для теплоизоляции;
• Все работы, связанные со строительством или ремонтом крыши (прокладка кабеля системы освещения, установка камина и пр.) должны быть завершены до укладки нагревательной пленки;
• Нагревательную пленку нельзя устанавливать на стены или потолки высотой меньше 2,3м с наклоном меньше 45 гр;
• Легковоспламеняющиеся и лакокрасочные материалы должны быть удалены с места, где планируется установка ECOFILM C;
• Должна быть исключена возможность тепловой блокировки от высоких перегородок и шкафов.
