Отрезной кабель PV

Одножильный неэкранированный нагревательный кабель с двойным покрытием.

ПРИМЕНЕНИЕ

Резистивные кабели PV используются для обогрева различных помещений и поверхностей пола и стен. Возможно использование практически с любым покрытием (кафель, мрамор, гранит, ковролин, ламинат, линолеум и т.п.).
Нагревательный кабель можно монтировать как на вновь сооружаемый пол, так и непосредственно на старый при ремонте помещения. При этом уровень пола поднимается незначительно, на толщину стяжки (20-30 мм).
Кабели CEILHIT можно использовать как для комфортного подогрева пола, так и для полного отопления сухих и влажных помещений (ванные, кухни, прихожие, спальни, детские и т.п.). При установке кабеля PV во влажных помещениях необходимо использовать реле утечки тока.

ПРОЕКТИРОВАНИЕ И МОНТАЖ

Кабели тип PV предназначены для обогрева конструкций из бетона, железобетона, различных цементно-песочных стяжек (обогрев пола, стен, колонн, потолка жилых и производственных зданий, конструкций перекрытий холодильных камер и т.п.).

• Напряжение сети 220-230В и частота 50-60Гц.
• Максимально возможная мощность на погонный метр длины 17Вт.
• Подводка питания к нагревательной секции должна осуществляться с помощью «холодных» концов (медного кабеля — сечением соответствующем подводимой мощности секции).
• Соединение нагревательного кабеля с медным может быть выполнено с помощью:
  • клеммной винтовой колодки (в монтажной коробке, боксе и т.п.)
  • обжимных втулок, обеспечивающих надежное механическое соединение двух и более проводников.
• Допускается любой другой метод соединения, обеспечивающий надежный контакт при длительной эксплуатации (особенность которую необходимо учитывать — нагрев места соединения)
• Не допускается перехлест нагревательных жил кабеля при установке и эксплуатации)
• Не включайте в сеть не размотанный кабель
• Не устанавливайте систему в местах с затрудненным отводом тепла (низко стоящая стационарная мебель и т.п.)
• Минимальный шаг укладки кабеля — 4 см.

Монтаж системы должен производиться квалифицированным специалистом. За дополнительной информацией обращайтесь в группу компаний CEILHIT.

ХАРАКТЕРИСТИКИ

Погонная мощность секций: от 1 до 17 Вт/м
Номинальное напряжение питания: 220-230 В
Макс. темп-ра внутренней токопроводящей жилы: 80°C
Макс. темп-ра поверхности кабеля: около 70°C
Температура монтажа: не рекомендуется укладывать кабель при температуре ниже -5°C
Минимальный радиус изгиба кабеля: 20 мм
Минимальный шаг укладки кабеля: 40 мм

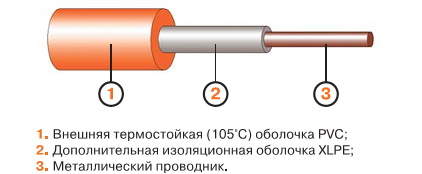

КОНСТРУКЦИЯ

Одножильный неэкранированный нагревательный кабель с двойным покрытием.

ВИД ПОСТАВКИ

Бобины.Кабель поставляется в бобинах общей длиной от 600 до 3000 м, сопротивлением от 17 до 0,04 Ом/м

Таблица сопротивлений:
