Монтаж ECOSUN (FENIX)

Для выбора системы обогрева ECOSUN необходимо:

1. Рассчитать мощность
   Мощность определяется на основе вычисления тепловых потерь помещения. Однако потери тепла через застекленные поверхности, благодаря специфичному методу передачи тепла, могут быть умножены на 0.9. Также, нижняя стандартная температура помещения может быть уменьшена на 2°C при проведении расчетов. В случае затруднения в подсчёте теплопотерь помещения Вы можете обратиться к специалистам нашей компании или наших дилеров.
2. Выбрать количество и тип обогревателей, а также спроектировать размещение
   Выбор конкретных моделей и их количество определяется в зависимости от общей мощности системы и характеристик помещения.
   Количество обогревателей и их расположение выбирается так, чтобы их мощность выравнивала температурный баланс отдельных поверхностей в помещении. Необходимо обеспечить расстояние от 0.6 до 1м между ними и вертикальными конструкциями (стенами, перегородками, шкафами), а также соблюдать ограничения по высоте для каждого устанавливаемого на потолке изделия.
3. Выбрать элементы системы управления и их размещение
   Подробно о выборе элементов управления читайте в разделе – Рекомендуемые методы управления. Место установки терморегулятора необходимо выбрать т.о., чтобы обеспечить объективный замер температуры и удобный доступ к прибору.
   В систему управления ECOSUN могут входить компоненты, обеспечивающие электробезопасность системы и возможность самостоятельного включения и выключения. Такие компоненты – УЗО и автоматические выключатели – могут располагаться как в отдельном, так и в общем щите управления. Все элементы системы должны иметь класс защиты, соответствующий требованиям эксплуатации.
4. Определить длины подводящих и управляющих проводов в распределительной сети
   В зависимости от размера помещения и расположения элементов системы управления (щита управления, терморегуляторов) и обогревателей вычисляется необходимое количество проводов для соединения системы. Подводящие и управляющие кабели должны иметь сечение, соответствующее мощности нагрузки.

Краткая инструкция по монтажу системы обогрева ECOSUN

1. Низкотемпературные конвекционно-инфракрасные обогреватели ECOSUN: E 100K+/ E 200K+/ E 270K+/ E 330K+/ E 400K+

Данные панели предназначены для эксплуатации в вертикальном и горизонтальном положениях. Крепеж панелей осуществляется так, как показано на рисунке ниже. Панели имеют соединительный кабель 3x0,75мм2, длиной 0,5-1м.

2. Низкотемпературные инфракрасные обогреватели ECOSUN: E 300 U / 600 U / 700 U / E 700 IKP / E 700 IN / E 700 IN-2

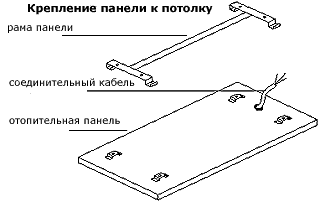

При монтаже данных обогревателей можно прикрепить их к потолочной конструкции при помощи рамы, установить в кассетный потолок или навесить на цепочки, тросы, шпильки. Ниже на рисунке показан порядок установки панелей. Обогреватели поставляются с кабелем длиной 1м, выходящим из панели.

3. Низкотемпературные инфракрасные обогреватели ECOSUN для кассетных потолков: E 300C/ E600C

Данные панели предназначены для монтажа в кассетный потолок, например, Thermatex, Rockfon, Armstrong и т.д. Обогреватели бывают следующих размеров: 600x600мм и 1200x600мм. Подключение осуществляется в монтажной коробке, размещенной на задней стороне прибора.

4. Высокотемпературные инфракрасные обогреватели ECOSUN E SB 09/ E SB 12/ E SB 18/ E SB 24/ E SB 30/ E SB 36

Данные панели с обратной стороны снабжены скобами для навески. Подключение осуществляется в клеммник, размещенный на боку панели. Схема подключения 220V и 380V находится у клеммника. Расстояние предметов от задней и боковой стенки – 400мм, от передней – 800мм.



Полная инструкция по установке панелей ECOSUN прилагается к изделию.

Электрические подсоединения должны производиться квалифицированным электриком с соблюдением действующих правил по пожаро- и электробезопасности!

При монтаже инфракрасных обогревателей ECOSUN необходимо пользоваться перчатками, для того чтобы не загрязнять поверхность THERMOCRYSTAL и SILICATING.

Гарантийные условия и обслуживание

Производитель предоставляет гарантию на изделия ECOSUN сроком на 24 месяца на основании заполненных документов о покупке и при наличии гарантийного талона/паспорта. Гарантия не распространяется на дефекты, причиненные при перевозке, а также при неправильном монтаже и эксплуатации. Более подробные правила гарантии приведены в гарантийном талоне/паспорте.

Отопительные панели не требуют ежедневного обслуживания. Допускается применение синтетических моющих средств с использованием мягкой щетки или губки. Возобновление окраски у низкотемпературных панелей возможно только краской V2045. Перечисленные операции необходимо производить только в выключенном состоянии отопительных элементов. Другая обработка отопительных элементов ECOSUN не допускается.
