Теплые полы "Идеи вашего дома"

Вы имеете возможность передвигаться по дому, не надевая обувь, отдыхать, работать, есть и даже спать прямо на полу, а маленьким детям на всегда сухих полах будет комфортно и весело

Мысль о существовании теплых полов ассоциативно возникла за чтением "Записок Екатерины Великой". Я обратил внимание на, казалось бы, незначащий факт: пятнадцатилетняя принцесса Анхальт-Цербстская после приезда в Москву в качестве невесты великого князя Петра III менее чем за неделю умудрилась схватить жесточайший плеврит и чуть было не лишила нас счастья своего последующего тридцатичетырехлетнего правления. А всему виной был холодный пол. Совершенно упустив из виду особенности нашего климата и дворцовой архитектуры - в горницах средневековой постройки жарко топились печи, тогда как пол, выложенный глазурованной плиткой, оставался холодным - молодая Екатерина рискнула бегать по нему босиком из постели до книжной полки и обратно (в то время она рьяно взялась за изучение русского языка). В результате она пролежала две недели в беспамятстве и была возвращена к жизни лишь неусыпными стараниями придворного лейб-медика испанца. Судя по неоднократным свидетельствам Екатерины, дворцовая жизнь России ХVIII в. была далека от современных представлений о комфорте. И как это ни странно, не в последнюю очередь виной тому были холодные полы. Придворные и коронованные особы, включая наследника престола, постоянно простуживались и болели инфекционными болезнями. Принцип отопления большинства российских жилищ и в наши дни остается прежним.

Пожалуй, единственным местом, где русский человек чувствовал себя комфортно и уютно, как в средние века, так и в ХVIII столетии, был православный храм. Храм являлся не только домом Божиим, но и вторым домом для верующих россиян. В большинстве соборов начиная с ХVI века зодчие устраивали специальную систему отопления, когда воздух из печи, установленной в подклете, проходя по дымоходам, нагревал пол и стены. Молящиеся совершенно без вреда для своего здоровья могли простаивать на коленях многочасовые службы и не чувствовать при этом утомления.

Не скрою, мне было приятно узнать, что наряду с исполнением гражданских заказов, фирмы, проводящие дальновидную политику завоевания российского рынка строительных услуг, уделяют серьезное внимание реконструкции систем отопления православных церквей. Осенью 1994 гoда кабельная система отопления была установлена в ските мужского монастыря Троице-Сергиевой Лавры, расположенном в деревне Сабурово Сергиев-Посадского района, весной 1995 года - в храме Владимирской иконы Божией Матери в деревне Тучково, недалеко от поселка Красная Горка Владимирской области, осенью 1995 года - в храме г. Долгопрудного Московской области. Верующие остались довольны. Наконец, современные отопительные технологии были использованы для тепловой кабельной защиты водостоков и оттаивания подъездных путей к храму Христа Спасителя в Москве.

Мне, признаться, приходилось слышать от знакомых шведов и англичан, что полы с подогревом - это удобно, экономично и полезно для здоровья, но, чтобы чудо имело место в соседней бесхитростной Загорянке, - такое и представить не мог! Оказалось, я здорово отстал от жизни.

Как поведали мои знакомые, владельцы современного коттеджа на берегу Клязьмы, идея установить скрытую в полу электрическую отопительную систему появилась у них не сразу. В стадии проектирования дома им пришлось преодолеть вполне нормальную инерцию человеческого мышления, когда архитектор сделал такое, на первый взгляд, необычное предложение. Сразу возникли ассоциации с электрическими чайником и утюгом времен студенчества, в голову полезли мысли о том, что их ждет, если в крещенский мороз выйдет из строя электроснабжение, и прочие ужасы. Было искушение установить дублирующее водонагревательное отопительное оборудование, тем не менее аргументы архитектора и доводы калькуляции склонили чашу весов в пользу изначально предложенного варианта. Прошло два года, и, надо сказать, отопительная система подогрева полов никаких сбоев не дала.

Как и все гениальное, она до крайности проста. Нагревательным элементом служит прикрепленный к полу специальной монтажной лентой провод высокого сопротивления, который вместе с датчиком температуры, в зависимости от типа пола, заливается раствором, мастикой или укладывается на специальной изолирующей сетке, после чего поверх подготовленной поверхности делается соответствующее покрытие. Наружу выводятся лишь силовой кабель и терморегулятор. И все! Никаких тебе АГВ, паровых котлов, безобразных труб и радиаторов, мешающих расстановке мебели и решению технических проблем планировки. Установил себе желаемую температуру в помещении - и наслаждайся жизнью. Голова не болит о том, что вовремя не завезены уголь, газ, дрова или другое топливо. Опять же, нет проблем с его оплатой - смотри на счетчик и вовремя перечисляй деньги через сберкассу. Энергосети в средней полосе России совершенны и работают устойчиво, несмотря на кризис в других областях энергетики (перебои со снабжением углем и газом уже имели место). Те же, кто дважды и трижды страхуется, могут установить у себя портативную дизельную электростанцию, вполне способную дать количество энергии, требуемое для отопления двух- и более этажного коттеджа зимой.

Обитатели коттеджа с удовольствием продемонстрировали преимущества скрытой в полу отопительной системы. В ванной комнате пол нагревается сильнее, нежели в гостиной и спальне, за счет укладки нагревательного кабеля с более высоким сопротивлением и установки соответствующего автоматического режима обогрева. В туалете и на кухне отопление слабее. Хотя в доме имеются три вида полов - бетонный с терракотовым и ковровым покрытием в гостиной и столовой, так называемый тонкий пол (он возник в процессе доработки отопления веранды, когда на неотапливаемый шиферный пол был уложен нагревательный кабель и поверх стяжки нанесено новое покрытие) и деревянный в спальнях и комнате для детских игр, - во всех случаях скрытая в полу кабельная отопительная система работает одинаково надежно и эффективно.

Более того, на этом же принципе в особняке работает и система стаивания льда и снега с крыш и водостоков, подъездных путей к гаражу и крыльцу, с дорожки в финскую баню, стоящую метрах в пятнадцати от коттеджа, и даже система защиты водопроводных труб от замораживания. Но об этом особый разговор.

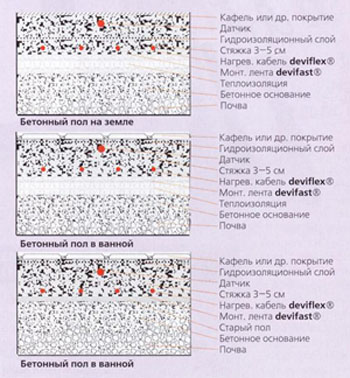

Схемы-разрезы различного типа бетонных полов с установленным отопительным электрооборудованием

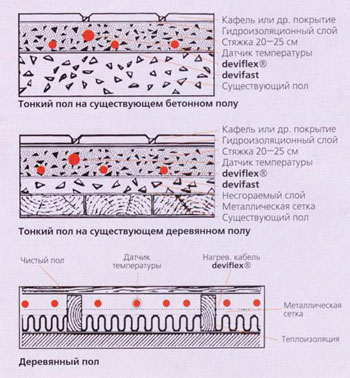

Схемы-разрезы деревянного пола, тонкого пола на существующем бетонном и деревянном полах

Устройство теплого пола (установка в бетонном полу)

То, что электричество - наиболее экологичный вид топлива, сомнений не вызывает. Однако немаловажно учесть и тот факт, что в результате минимальной циркуляции воздуха, достигаемой его нагревом в области пола, количество вдыхаемой Вами пыли резко сокращается, что, в частности, облегчает страдание больных аллергией и астмой. Существенно и то, что на всегда сухих полах маленьким детям будет комфортно и весело. Наконец, самое приятное - Вы имеете возможность передвигаться по дому, не надевая обувь, отдыхать, работать, есть и даже спать прямо на полу! Примите к сведению, самая искушенная в вопросах сна и связанных с ним удовольствий часть человечества - китайцы и японцы - предпочитает делать это именно на полу, в современных же многоквартирных домах китайцев отопительные системы монтируются только в полу. Примеры истории также свидетельствуют о том, что знатные египтяне, ассирийцы, критяне, греки и власть имущие других народов, с которыми принято связывать представления о колыбели цивилизации, вовсе не спешили с внедрением в быт оторванной от пола кровати. Они вполне успешно предавались удовольствиям и продолжали свой род на полу. Попробуйте перебраться с традиционного ложа европейского образца на пол, и жизнь станет здоровее, разнообразнее и привлекательнее. Итак, вперед к половому комфорту вслед за авангардом человечества!

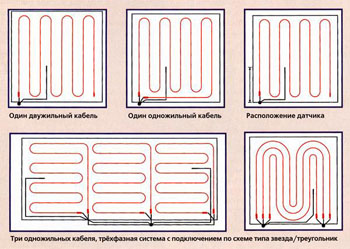

Варианты схем укладки кабелей

Идея отапливать с помощью электричества полы в доме и наружные поверхности помещений и коммуникаций уже давно и прочно вошла в практику западных строителей. Первооткрывателем же российского рынка кабельных отопительных электросистем стала датская фирма "DE-VI", старейшая в мире в данной области строительной индустрии. Установленное в начале 50-х годов оборудование фирмы до сих пор ни разу (!) не вышло из строя.

Справедливости ради нужно заметить, что в последнее время у "DE-VI" появились достаточно серьезные конкуренты. Один из них - российская компания "Специальные системы и технологии" ("ССТ"), возникшая на базе СКБ кабельной промышленности, что в подмосковных Мытищах. Недавно на российский рынок продвинулась испанская фирма SEILHEAT, предшествующий опыт которой заключался в укладке нагревательного кабеля в потолок. В условиях России фирма изменила свою стратегию и действует по схеме, отработанной в "DE-VI".

Схемы подключения терморегуляторов

Помимо немногочисленных компаний, профессионально предоставляющих услуги по поставке и установке кабельного нагревательного электрооборудования, на российский рынок устремились различные болгарские, польские, чешские, канадские и другие фирмы, не имеющие достаточного опыта и, откровенно говоря, заинтересованные лишь в продаже своего товара. Признаком качества продукции является наличие в кабеле двух жил, трехслойной изоляции и - всегда - экранированной защиты. Из соображений безопасности иные виды кабеля в жилых помещениях и особенно там, где существует повышенная влажность, знающие люди применять не рекомендуют. Впрочем, все нюансы разом не перечислишь. Коль уж нам суждено жить в России, есть смысл не забывать о мудрой русской поговорке: "Дешево, да гнило" и обращаться к профессионалам, если строишь для себя, детей и внуков.

devireg® 520	devireg® 521	devireg® 750

Таблица выбора кабелей и терморегуляторов

В пользу скрытых кабельных систем электроотопления говорят весомые экономические аргументы. К примеру, печь для обогрева помещения в 35 м² обойдется заказчику от 4 до 10 млн руб. в зависимости от сложности работы. Квадратный метр площади отапливаемого пола в среднем стоит от $ 25-30, иными словами, ничуть не дороже. Расход электроэнергии для обогрева, к примеру ванной комнаты, составляет в среднем 100 кВт·ч/м² в год, что при текущих ценах на электроэнергию не дороже угля и газа, которые необходимо приобрести на те же нужды. Следует заметить, что расход электроэнергии на отопление зависит от качества строительства и строительных материалов.

В целом, в доме, возведенном с соблюдением строительных правил, за отопительный сезон, составляющий в Центральной России 6-7 месяцев в году, в среднем расходуется электроэнергии 120-150 кВт·ч/м². В сравнении с традиционными электрическими радиаторами, размещаемыми в помещении, встроенная в пол система экономичнее по меньшей мере на 20%.

Экономия средств достигается и за счет того, что нагреваемый у поверхности пола воздух поднимается вертикально, циркуляция его минимальная, в силу чего существует возможность поддержания в комнатах температуры на 1,5-2 градуса ниже, нежели в помещениях, отапливаемых традиционными источниками тепла. Почти вдвое дешевле она и вмонтированных в пол водяных систем того же назначения. Установка кабельной отопительной электросистемы проста, не занимает много времени и поэтому также обходится недорого. А если Вы к тому же готовы поработать руками, то монтаж электрооборудования вполне можно произвести и самостоятельно.

Таблица выбора кабелей и терморегуляторов

Технологический процесс создания готового пола в кухне многоквартирного дома

При подготовке поверхности пола к укладке нагревательного кабеля "Deviflex" желательно использование термоизоляции. Она особенно эффективна при установке так называемых тонких теплых полов в многоквартирных домах. Теплоизоляционными материалами являются пенопласт, каменная минеральная вата, керамзитобетон, оргалит и пр. в сочетании с алюминиевой фольгой.

Установка нагревательного кабеля "Deviflex" осуществляется с помощью обычных ручных инструментов с использованием в ряде случаев пневматического молотка или быстросохнущего клея.

На покрытом термоизоляцией полу для закрепления нагревательного кабеля используется монтажная лента "Devifast", с помощью которой витки кабеля крепятся, как правило, в трех точках.

Лента "Devifast" имеет крепления для линий кабеля через каждые 2,5 см. Таким образом, имеется возможность выбирать интервалы, кратные 2,5: 10 см, 12,5 см, 15 см, 17,5 см и т. д.

Кабель "Deviflex" укладывается зигзагообразно, линии параллельны друг другу. В жилом помещении расстояние между линиями кабеля не должно превышать 20 см. Минимально допустимый диаметр изгиба кабеля - 6 его диаметров. В тонком теплом полу применяется кабель мощностью не более 10 Вт/м.

Между линиями кабеля на полу устанавливается датчик температуры пола. Он закладывается в пластмассовую трубку диаметром не менее 10 мм и заглушается на одном конце для предотвращения попадания внутрь мастики или бетона.

Для подводки силового кабеля и проводов к терморегулятору "Devireg" в стене пробивается штроба, которая замазывается после укладки электропроводки.

После укладки кабеля и трубки с датчиком производится заливка пола специальной мастикой или бетоном толщиной до 5 см. До укладки плитки или винилового покрытия стяжка должна сохнуть не менее недели.
